KOMPAQ150 TRAFFIC

KOMPAQ150 TRAFFIC

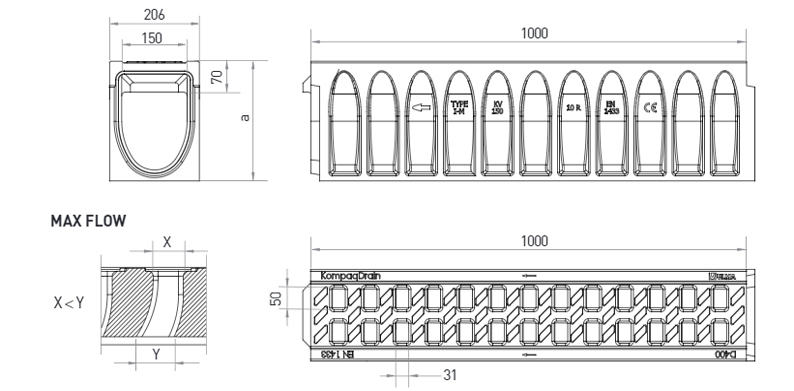

Lineare Entwässerungsrinne, Modell ULMA KompaqDrain® Traffic KVFD150, mit integriertem Rost, in einem Stück gegossen und ohne Übergänge aus hochbeständigem Polymerbeton. Vandalismussicher und rostbeständig, für den Einbau auf Bodenniveau. Lastklasse D-400 für die Durchfahrt aller Arten von Fahrzeugen. Maschenweite der Rinne (MW 31x50mm) und Einlaufquerschnitt der Rinne (398cm2/mtr). Mit optimiertem V-förmigem Querschnitt und Einlauföffnungen mit MAX-FLOW®-Geometrie: Selbstreinigungseffekt auch bei geringem Wasservolumen, erhöhte Entwässerungskapazität bei Maximaldurchsatz und progressive Erweiterung der Öffnungen zur Vermeidung von Abfallansammlungen für Bereiche ohne natürliche Geländeneigung. Aktive Oberfläche, um die Wasserfläche zu unterbrechen und das Wasser zu den Einlauföffnungen zu lenken, und rutschfestes Profil. Nut- Feder Verbindung für die horizontale und vertikale Ausrichtung sowie Versiegelungsvormarkierung für ein leichteres Anbringen der Dichtung. Die Revisionsöffnung und die Einlaufkasten enthalten: der Gussstegrost FNX150FTDM, Länge 500mm, schwarz, Schlitzweite 8mm, Einlaufquerschnitt Rost 364 cm2/mtr. Seitliche Vormarkierungen für horizontale Abläufe auf jeder Seite und seitliche Vormarkierungen für Verbindungen in T, L und Kreuz.

Lieferbare Rinnen

RINNENCODE L
(mm)
Gesamthöhe
(mm)
Breite (mm) Auslaufdurchm. (mm) Hydraulikquerschnitt
(cm)
Einheiten
(x pallet)
Gewicht
(Kg)
Außen Innen Vert. Horiz.
KVFD150.10R 1000mm 270mm 206mm 150mm 227.0 15.0 57.0 DWG PDF
KVDF150.20R 1000mm 370mm 206mm 150mm 377.0 15.0 67.0 DWG PDF
KVDF150.30R 1000mm 470mm 206mm 150mm 527.0 10.0 78.0 DWG PDF
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS
Revisionsöffnung AKVFD150MF DWG PDF
Einlaufkasten AKVFD150MF.RS + AKVF150I + AKVF150B DWG PDF
Konstruktionsdetails. Einbau in Pflaster bis zu Belastungsklasse C250 DWG PDF
Konstruktionsdetails. Einbau in Pflaster für die Belastungsklasse D400 DWG PDF
Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung DWG PDF
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung bis zu Belastungsklasse C250 DWG PDF
Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung für die Belastungsklasse D400 DWG PDF
Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung DWG PDF
Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung DWG PDF
