KOMPAQ150 TRAFFIC

KOMPAQ150 TRAFFIC

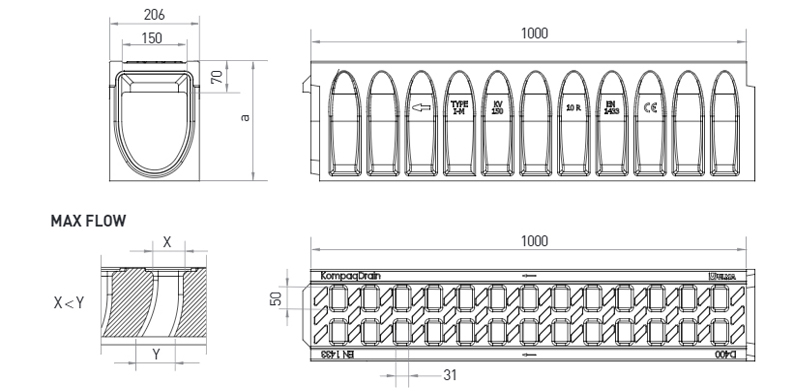

Canale di drenaggio lineare, modello ULMA KompaqDrain® Traffic KVFD150, monolitico con griglia integrata in un corpo unico e senza discontinuità, antivandalismo e resistente alla ruggine. Classe di carico D-400 per grandi carichi. Sezione a forma di V ottimizzata e fori con geometria MAX-FLOW®: effetto autopulente a bassa portata, maggiore capacità a portata massima e apertura positiva per evitare intasamenti causati dalla sporcizia, in zone senza pendenza. Superficie attiva con elementi che indirizzano il velo d’acqua verso i fori di scolo. Sistema di incastro maschio e femmina ad allineamento orizzontale e verticale, e scanalatura perimetrale preformata per agevolare la posa del giunto di tenuta a 360˚. L’elemento d’ispezione e il pozzetto superiore includono la griglia in ghisa FNX150FTDM. Disporre di forme prefabbricate laterali per Uscita orizzontali su ogni lato e forme prefabbricate laterali per connessioni a T, L e in croce

Opzioni di canale

CODICE CANALE L
(mm)
Alt totale
(mm)
Larghezza (mm) Diametro Uscita (mm) Sezione idraulica
(cm)
Unità
(x pallet)
Peso
(Kg)
Esterno Interno Vert. Orizz.
KVFD150.10R 1000mm 270mm 206mm 150mm 227.0 12.0 57.0 DWG PDF
KVDF150.20R 1000mm 370mm 206mm 150mm 377.0 12.0 67.0 DWG PDF
KVDF150.30R 1000mm 470mm 206mm 150mm 527.0 8.0 78.0 DWG PDF
POZZETTI E DETTAGLI DI POSA
Scheda tecnicha del elemento d´ispezione AKVFD150MF DWG PDF
Scheda tecnicha del pozzetto AKVFD150MF.RS + AKVF150I + AKVF150B DWG PDF
Istruzioni di posa per pavimentazione in selciato per classe di carico fino C250 DWG PDF
Istruzioni di posa per pavimentazione in selciato per classe di carico D400 DWG PDF
Istruzioni di posa per pavimentazione in asfalto Longitudinale al senso di circolazione DWG PDF
Istruzioni di posa per pavimentazione in asfalto per classe di carico fino C250 Transversale al senso di circolazione DWG PDF
Istruzioni di posa per pavimentazione in asfalto per classe di carico D400 Transversale al senso di circolazione DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo Longitudinale al senso di circolazione DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo Transversale al senso di circolazione DWG PDF
