KOMPAQ150 TRAFFIC

KOMPAQ150 TRAFFIC

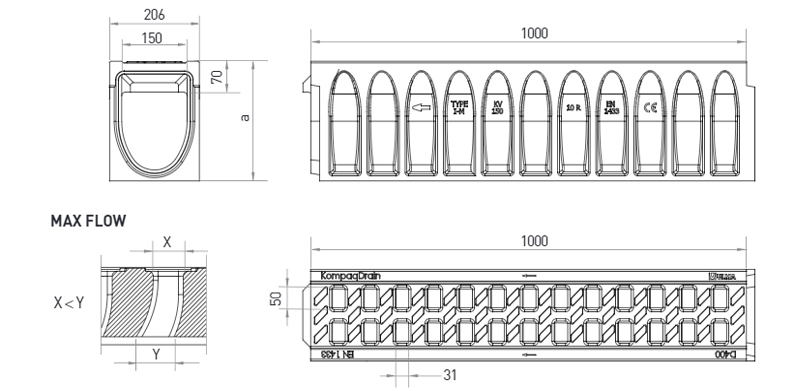

Canal de drenagem linear, modelo ULMA KompaqDrain® Traffic KVFD150, monolítico com grelha integrada em uma peça e sem descontinuidades, antivandalismo e resistente à corrosão. Classe de carga D-400 para a passagem de todo tipo de veículos. Seção em forma de V otimizada e orifícios com geometria MAX FLOW®: efeito autolimpante a baixa vazão, incrementando a capacidade a vazão máxima e abertura positiva para evitar entupimento da sujeira, para zonas sem declividade. Superfície ativa com elementos direcionadores da lâmina de água para os orifícios de captação. Sistema de macho/fêmea de alinhamento horizontal e vertical, e ranhura perimetral pré-moldada para facilitar instalação da junta de vedação envolvente em 360˚. O módulo de manutenção e a caixa incluem: a grelha de fundição FNX150FTDM, pré-marcas laterais para saídas horizontais em cada lado e pré-marcas laterais para conexões em T, L e cruz.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
KVFD150.10R 1000mm 270mm 206mm 150mm 227.0 15.0 57.0 11.46 DWG PDF
KVDF150.20R 1000mm 370mm 206mm 150mm 377.0 15.0 67.0 25.11 DWG PDF
KVDF150.30R 1000mm 470mm 206mm 150mm 527.0 10.0 78.0 42.19 DWG PDF
DETALHES DE INSTALAÇÃO
Detalhe construtivo. Instalação no Intertravado até classe de carga C250 DWG PDF
Detalhe construtivo. Instalação no Intertravado para classe de carga D400 DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga D400 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga C250 Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto para classe de carga D400 Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga D400 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga D400 Transversal à direçao do tráfego DWG PDF
