U100

U100

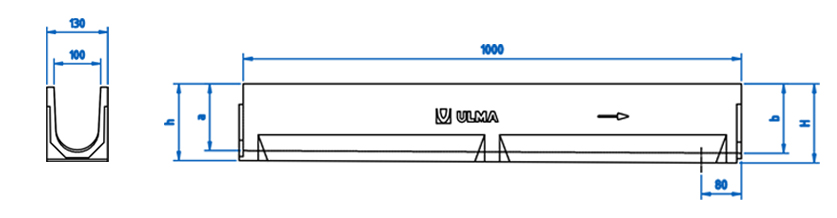

Caniveau en béton polymère de type ULMA, modèle U100, avec ou sans pente intégrée, largeur extérieure 130mm, largeur intérieure 100mm, hauteur extérieure disponible de 130mm à 280mm, pente intégrée de 0,5%, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité CS100 et vis correspondantes.

Options de caniveau

CODE CANIVEAU L
(mm)
Hauteur totale
(mm)
Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm)
Unités
(x palette)
Poids
(Kg)
Qmax
(l/s)
Extérieur Intérieur Vert. Horiz.
U100.00R 1000mm 130mm 130mm 100mm 110 97 90 13.35 3.5 DWG PDF
U100.01 1000mm 130mm 100mm 101 90 13.99 6.0 DWG PDF
U100.02 1000mm 130mm 100mm 106 90 14.19 6.5 DWG PDF
U100.03 1000mm 130mm 100mm 111 78 14.89 6.7 DWG PDF
U100.04 1000mm 130mm 100mm 116 78 14.65 7.2 DWG PDF
U100.05 1000mm 130mm 130mm 100mm 110.0 120 78 15.10 7.5 DWG PDF
U100.05R 1000mm 155mm 130mm 100mm 110.0 120.0 78.0 15.31343 5.0 DWG PDF
U100.06 1000mm 130mm 100mm 125.0 65.0 15.29253 7.79986 DWG PDF
U100.07 1000mm 130mm 100mm 130.0 65.0 15.954015 8.28576 DWG PDF
U100.08 1000mm 130mm 100mm 135.0 65.0 16.685515 8.59833 DWG PDF
U100.09 1000mm 130mm 100mm 140.0 65.0 17.69603 8.92735 DWG PDF
U100.10 1000mm 130mm 100mm 145.0 65.0 17.27803 9.45759 DWG PDF
U100.10R 1000mm 180mm 130mm 100mm 110.0 110.0 145.0 65.0 18.493365 6.7 DWG PDF
U100.11 1000mm 130mm 100mm 150.0 65.0 17.38253 9.79376 DWG PDF
U100.12 1000mm 130mm 100mm 155.0 65.0 18.11403 DWG PDF
U100.13 1000mm 130mm 100mm 159.0 65.0 18.200765 DWG PDF
U100.14 1000mm 130mm 100mm 164.0 65.0 18.02625 DWG PDF
U100.15 1000mm 130mm 100mm 169.0 65.0 18.32303 DWG PDF
U100.15R 1000mm 205mm 130mm 100mm 110.0 110.0 169.0 65.0 19.78603 8.5 DWG PDF
U100.16 1000mm 130mm 100mm 174.0 65.0 19.019 DWG PDF
U100.17 1000mm 130mm 100mm 178.0 65.0 19.57703 DWG PDF
U100.18 1000mm 130mm 100mm 183.0 52.0 20.238515 DWG PDF
U100.19 1000mm 130mm 100mm 188.0 52.0 19.977265 DWG PDF
U100.20 1000mm 130mm 100mm 193.0 52.0 21.022265 DWG PDF
U100.20R 1000mm 230mm 130mm 100mm 110.0 110.0 193.0 52.0 22.23133 10.5 DWG PDF
U100.25R 1000mm 255mm 130mm 100mm 110.0 110.0 240.0 52.0 22.97328 12.6 DWG PDF
U100.30R 1000mm 280mm 130mm 100mm 110.0 110.0 288.0 52.0 24.84383 14.9 DWG PDF

Options de grille

Matériel Conception Classe Charge Code Fixations du KIT
Fonte Nervurée B-125 FNX100UCBM 2 clavettes et 2 vis par ML DWG PDF
Fonte Nervurée C-250 FNX100UCCM 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Passerelle A-15 GN100UCA 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Passerelle A-15 GN100UOA Posée, sans vis DWG PDF
Acier Galvanisé Perforée A-15 GP100UCA 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Caillebotis antitalon B-125 GEHX100UCB 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Fente C-250 GR100UOC Posée, sans vis DWG PDF
Acier Galvanisé Fente Double C-250 GDR100UOC Posée, sans vis DWG PDF
Inoxydable Nervurée A-15 IN100UCA 2 clavettes et 2 vis par ML DWG PDF
Inoxydable Perforée A-15 IP100UCA 2 clavettes et 2 vis par ML DWG PDF
AVALOIRS ET DÉTAILS D´INSTALLATION
Plan de l´avaloir AU100 DWG PDF
Détail constructif. Installation pour pavé DWG PDF
Détail constructif. Installation pour pavé avec grille à fente DWG PDF
Détail constructif. Installation pour pavé sur dalle portante DWG PDF
Détail constructif. Installation pour enrobé DWG PDF
Détail constructif. Installation pour béton DWG PDF
Détail constructif. Installation pour béton avec grille à fente DWG PDF
Détail constructif. Installation au droit de bordures DWG PDF
