U100

U100

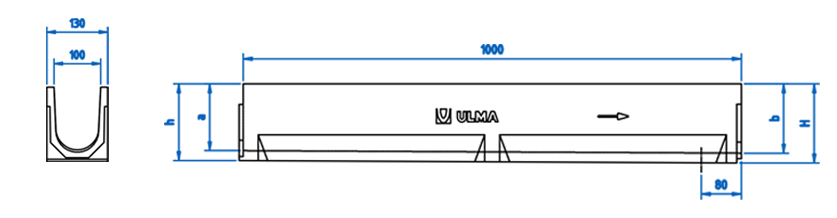

Linienentwässerungsrinne ULMA, Typ U100: Außenbreite 130 mm; Innenbreite 100 mm und Gesamthöhe zwischen 130 und 230 mm für 0.5% Gefällerinnen und zwischen 130 und 280 mm für Stufengefälle, zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS100 und Schrauben.

Technisches Datenblatt

Lieferbare Rinnen

RINNENCODE L
(mm) 		Gesamthöhe
(mm) 		Breite (mm) Auslaufdurchm. (mm) Hydraulikquerschnitt
(cm) 		Einheiten
(x pallet) 		Gewicht
(Kg) 		Qref
(l/s)
Außen Innen Vert. Horiz.
U100.00R 1000mm 130mm 130mm 100mm 110 97 90 13.35 3.5 DWG PDF
U100.01 1000mm 130mm 100mm 101 90 13.99 6.0 DWG PDF
U100.02 1000mm 130mm 100mm 106 90 14.19 6.5 DWG PDF
U100.03 1000mm 130mm 100mm 111 78 14.89 6.7 DWG PDF
U100.04 1000mm 130mm 100mm 116 78 14.65 7.2 DWG PDF
U100.05 1000mm 130mm 130mm 100mm 110.0 120 78 15.10 7.5 DWG PDF
U100.05R 1000mm 155mm 130mm 100mm 110.0 120.0 78.0 15.31343 5.0 DWG PDF
U100.06 1000mm 130mm 100mm 125.0 65.0 15.29253 7.79986 DWG PDF
U100.07 1000mm 130mm 100mm 130.0 65.0 15.954015 8.28576 DWG PDF
U100.08 1000mm 130mm 100mm 135.0 65.0 16.685515 8.59833 DWG PDF
U100.09 1000mm 130mm 100mm 140.0 65.0 17.69603 8.92735 DWG PDF
U100.10 1000mm 130mm 100mm 145.0 65.0 17.27803 9.45759 DWG PDF
U100.10R 1000mm 180mm 130mm 100mm 110.0 110.0 145.0 65.0 18.493365 6.7 DWG PDF
U100.11 1000mm 130mm 100mm 150.0 65.0 17.38253 9.79376 DWG PDF
U100.12 1000mm 130mm 100mm 155.0 65.0 18.11403 DWG PDF
U100.13 1000mm 130mm 100mm 159.0 65.0 18.200765 DWG PDF
U100.14 1000mm 130mm 100mm 164.0 65.0 18.02625 DWG PDF
U100.15 1000mm 130mm 100mm 169.0 65.0 18.32303 DWG PDF
U100.15R 1000mm 205mm 130mm 100mm 110.0 110.0 169.0 65.0 19.78603 8.5 DWG PDF
U100.16 1000mm 130mm 100mm 174.0 65.0 19.019 DWG PDF
U100.17 1000mm 130mm 100mm 178.0 65.0 19.57703 DWG PDF
U100.18 1000mm 130mm 100mm 183.0 52.0 20.238515 DWG PDF
U100.19 1000mm 130mm 100mm 188.0 52.0 19.977265 DWG PDF
U100.20 1000mm 130mm 100mm 193.0 52.0 21.022265 DWG PDF
U100.20R 1000mm 230mm 130mm 100mm 110.0 110.0 193.0 52.0 22.23133 10.5 DWG PDF
U100.25R 1000mm 255mm 130mm 100mm 110.0 110.0 240.0 52.0 22.97328 12.6 DWG PDF
U100.30R 1000mm 280mm 130mm 100mm 110.0 110.0 288.0 52.0 24.84383 14.9 DWG PDF

Lieferbare Abdeckungen

Material Design Belastungsklasse Code Befestigungen des KIT
Gusseisen Stegrost B-125 FNX100UCBM 2 Knebeln und 2 Schrauben pro LM DWG PDF
Gusseisen Stegrost C-250 FNX100UCCM 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Stegrost A-15 GN100UCA 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Stegrost A-15 GN100UOA Ohne Schrauben DWG PDF
Verzinkter Stahl Lochrost A-15 GP100UCA 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Maschenrost B-125 GEX100UCB33 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Stöckel Schutz Maschenrost B-125 GEHX100UCB 2 Knebeln und 2 Schrauben pro LM DWG PDF
Verzinkter Stahl Schlitzrahmen C-250 GR100UOC Ohne Schrauben DWG PDF
Verzinkter Stahl Doppel Schlitzrahmen C-250 GDR100UOC Ohne Schrauben DWG PDF
Edelstahl Stegrost A-15 IN100UCA 2 Knebeln und 2 Schrauben pro LM DWG PDF
Edelstahl Lochrost A-15 IP100UCA 2 Knebeln und 2 Schrauben pro LM DWG PDF
Kunstsoff Länsstabrost Schwarz A-15 PNLH100UCAM 2 Knebeln und 2 Schrauben pro LM DWG PDF
Kunstsoff Länsstabrost Grau A-15 PNLH100UCAM GRIS 2 Knebeln und 2 Schrauben pro LM DWG PDF
Kunstsoff Länsstabrost Beige A-15 PNLH100UCAM BG 2 Knebeln und 2 Schrauben pro LM DWG PDF
EINLAUFKÄSTEN UND INSTALLATIONSDETAILS
Einlaufkasten AU100 DWG PDF
Konstruktionsdetails. Einbau in Pflaster DWG PDF
Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen DWG PDF
Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte DWG PDF
Konstruktionsdetails. Einbau in Asphalt DWG PDF
Konstruktionsdetails. Einbau in Beton DWG PDF
Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen DWG PDF
Konstruktionsdetails. Einbau an Bordsteinkante DWG PDF
