U100

U100

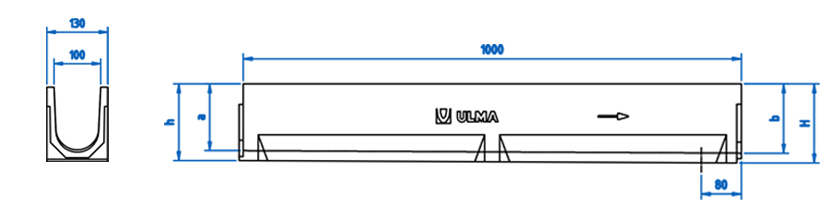

Canale di calcestruzzo polimerico tipo ULMA, modello U100, di larghezza esterna 130 mm, larghezza interna 100 mm con possibilità di pendenza incorporata del 0.5% o pendenza a gradoni, con altezze esterne disponibile tra i 130 mm e 280 mm, per la raccolta di acque piovane, in moduli di 1 ML di lunghezza, barretta di fissaggio e viti corrispondenti.

Opzioni di canale

CODICE CANALE L
(mm)
Alt totale
(mm)
Larghezza (mm) Diametro Uscita (mm) Sezione idraulica
(cm)
Unità
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Esterno Interno Vert. Orizz.
U100.00R 1000mm 130mm 130mm 100mm 110 - 97 90.0 13.35 3.5 DWG PDF
U100.01 1000mm 130mm 100mm - - 101 90.0 13.99 - DWG PDF
U100.02 1000mm 130mm 100mm - - 106 90.0 14.19 - DWG PDF
U100.03 1000mm 130mm 100mm - - 111 78.0 14.89 - DWG PDF
U100.04 1000mm 130mm 100mm - - 116 78.0 14.65 - DWG PDF
U100.05 1000mm 130mm 100mm - - 120 78.0 15.10 - DWG PDF
U100.05R 1000mm 155mm 130mm 100mm 110.0 - 120 78.0 15.31 5.0 DWG PDF
U100.06 1000mm 130mm 100mm - - 125 65.0 15.29 - DWG PDF
U100.07 1000mm 130mm 100mm - - 130 65.0 15.95 - DWG PDF
U100.08 1000mm 130mm 100mm - - 135 65.0 16.68 - DWG PDF
U100.09 1000mm 130mm 100mm - - 140 65.0 17.69 - DWG PDF
U100.10 1000mm 130mm 100mm - - 145 65.0 17.27 - DWG PDF
U100.10R 1000mm 180mm 130mm 100mm 110.0 110.0 145 65.0 18.49 6.7 DWG PDF
U100.11 1000mm 130mm 100mm - - 150 65.0 17.38 - DWG PDF
U100.12 1000mm 130mm 100mm - - 155 65.0 18.11 - DWG PDF
U100.13 1000mm 130mm 100mm - - 159 65.0 18.20 - DWG PDF
U100.14 1000mm 130mm 100mm - - 164 65.0 18.02 - DWG PDF
U100.15 1000mm 130mm 100mm - - 169 65.0 18.32 - DWG PDF
U100.15R 1000mm 205mm 130mm 100mm 110.0 110.0 169 65.0 19.78 8.5 DWG PDF
U100.16 1000mm 130mm 100mm - - 174 65.0 19.01 - DWG PDF
U100.17 1000mm 130mm 100mm - - 178 65.0 19.57 - DWG PDF
U100.18 1000mm 130mm 100mm - - 183 52.0 20.23 - DWG PDF
U100.19 1000mm 130mm 100mm - - 188 52.0 19.97 - DWG PDF
U100.20 1000mm 130mm 100mm - - 193 52.0 21.02 - DWG PDF
U100.20R 1000mm 230mm 130mm 100mm 110.0 110.0 193 52.0 22.23 10.5 DWG PDF
U100.25R 1000mm 255mm 130mm 100mm 110.0 110.0 240 52.0 22.97 12.6 DWG PDF
U100.30R 1000mm 280mm 130mm 100mm 110.0 110.0 288 52.0 24.84 14.9 DWG PDF

Opzioni di griglia

Materiale Progettazione Classe Carico Codice Fissaggi del KIT
Ghisa A ponte B-125 FNX100UCBM 2 barrette e 2 bulloni per ML DWG PDF
Ghisa A ponte C-250 FNX100UCCM 2 barrette e 2 bulloni per ML DWG PDF
Acciaio Zincato A ponte A-15 GN100UCA 2 barrette e 2 bulloni per ML DWG PDF
Acciaio Zincato Perforata A-15 GP100UCA 2 barrette e 2 bulloni per ML DWG PDF
Acciaio Zincato A maglia B-125 GEX100UCB33 2 barrette e 2 bulloni per ML DWG PDF
Acciaio Zincato A maglia antitacco B-125 GEHX100UCB 2 barrette e 2 bulloni per ML DWG PDF
Acciaio Zincato A fessura C-250 GR100UOC A pressione, senza bulloni DWG PDF
Acciaio Zincato A fessura doppia C-250 GDR100UOC A pressione, senza bulloni DWG PDF
Inossidabile A ponte A-15 IN100UCA 2 barrette e 2 bulloni per ML DWG PDF
Inossidabile Perforata A-15 IP100UCA 2 barrette e 2 bulloni per ML DWG PDF
Composito A ponte longitudinale A-15 PNLH100UCAM 2 barrette e 2 bulloni per ML DWG PDF
Composito A ponte longitudinale A-15 PNLH100UCAM GRIS 2 barrette e 2 bulloni per ML DWG PDF
POZZETTI E DETTAGLI DI POSA
Scheda tecnicha del Pozzetto AU100 DWG PDF
Istruzioni di posa per pavimentazione in selciato DWG PDF
Istruzioni di posa per pavimentazione in selciato con caditoia a fessura DWG PDF
Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo DWG PDF
Istruzioni di posa per pavimentazione in asfalto DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo con caditoia a fessura DWG PDF
Istruzioni di posa filo marciapiapiede DWG PDF
