F150

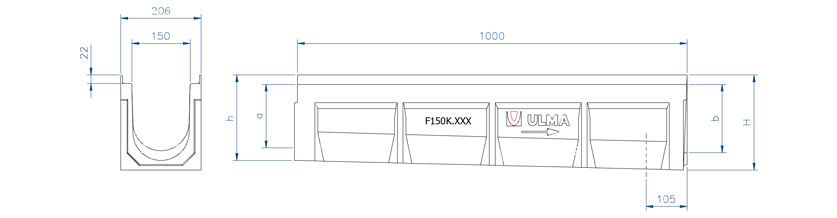

Caniveau en béton polymère de type ULMA, modèle F150K, largeur extérieure 206mm, largeur intérieure 150mm, hauteur extérieure disponible de 220mm à 370mm, possibilité de pente en cascade ou pente incorporée de 2,5%, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, feuillures en acier galvanisé pour protection latérale, fixation de sécurité par 8 points au ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qmax
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| F150K01M | 1000mm | 212mm | 150mm | - | - | 120.0 | - | 14.13 | - | DWG | ||
| F150K02 | 1000mm | 206mm | 150mm | - | - | 155.0 | - | 28.35 | - | DWG | ||
| F150K03 | 1000mm | 206mm | 150mm | - | - | 190.0 | - | 30.44 | - | DWG | ||
| F150K04 | 1000mm | 206mm | 150mm | - | - | 230.0 | - | 32.53 | - | DWG | ||
| F150K00R | 1000mm | 220mm | 206mm | 150mm | 160mm | - | 230.0 | 25.0 | 29.47 | 11.5 | DWG | |
| F150K05 | 1000mm | 206mm | 150mm | - | - | 265.0 | - | 34.62 | - | DWG | ||
| F150K06 | 1000mm | 206mm | 150mm | - | - | 305.0 | - | 36.71 | - | DWG | ||
| F150K10R | 1000mm | 270mm | 206mm | 150mm | 160mm | - | 305.0 | 20.0 | 33.45 | 17.8 | DWG | |
| F150K07 | 1000mm | 206mm | 150mm | - | - | 340.0 | - | 38.8 | - | DWG | ||
| F150K08 | 1000mm | 206mm | 150mm | - | - | 375.0 | - | 40.89 | - | DWG | ||
| F150K20R | 1000mm | 320mm | 206mm | 150mm | 160mm | 160mm | 375.0 | 20.0 | 41.52 | 24.9 | DWG | |
| F150K09 | 1000mm | 206mm | 150mm | - | - | 410.0 | - | 42.98 | - | DWG | ||
| F150K10 | 1000mm | 206mm | 150mm | - | - | 457.0 | - | 45.07 | - | DWG | ||
| F150K30R | 1000mm | 370mm | 206mm | 150mm | 160mm | - | 457.0 | 27.0 | 43.94 | 33.2 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | D-400 | FNX150FTDM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée antitalon | D-400 | FNHX150FTDM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | E-600 | FNX150FTEM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée | F-900 | FNX150FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Nervurée antitalon | F-900 | FNHX150FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte | Fermée | F-900 | FC150FTFM | 8 boulons par mètre linéaire | DWG | |
| Fonte Inoxydable | Nervurée | D-400 | FIN150FTDM | 8 boulons par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AF150S+A150I+A150B | DWG | |
| Plan de l´avaloir AF150S+A150B | DWG | |
| Plan de l´avaloir AF150 | DWG | |
| Détail constructif. Installation pour enrobé Longitudinal de la voirie | DWG | |
| Détail constructif. Installation pour enrobé Transversal à la voirie | DWG | |
| Détail constructif. Installation pour béton Longitudinal de la voirie | DWG | |
| Détail constructif. Installation pour béton Transversal à la voirie | DWG | |
| Détail constructif. Installation au droit de bordures | DWG | |
