F150

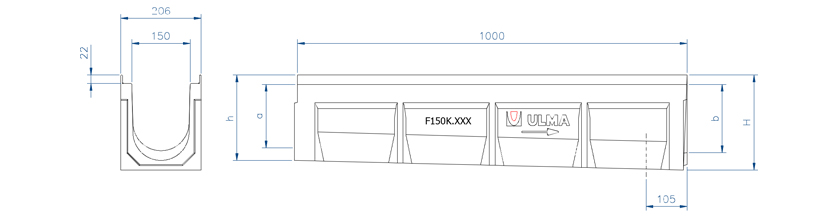

Canal de betão polímero tipo ULMA, modelo F150, largura exterior 206mm, largura interior 150mm e com alturas exteriores disponíveis entre 220mm e 370mm, com possibilidade de pendente incorporada de 2,5% o instalação em pendente tipo cascata, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, fixação de segurança en 8 pontos por ML.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Unidades
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| F150K01M | 500mm | 212mm | 150mm | - | - | 120.0 | - | 14.13 | - | DWG | ||
| F150K02 | 1000mm | 206mm | 150mm | - | - | 155.0 | - | 28.35 | - | DWG | ||
| F150K03 | 1000mm | 206mm | 150mm | - | - | 190.0 | - | 30.44 | - | DWG | ||
| F150K04 | 1000mm | 206mm | 150mm | - | - | 230.0 | - | 32.53 | - | DWG | ||
| F150K00R | 1000mm | 220mm | 206mm | 150mm | 160mm | - | 230.0 | 45.0 | 29.47 | 11.5 | DWG | |
| F150K05 | 1000mm | 206mm | 150mm | - | - | 265.0 | - | 34.62 | - | DWG | ||
| F150K06 | 1000mm | 206mm | 150mm | - | - | 305.0 | - | 36.71 | - | DWG | ||
| F150K10R | 1000mm | 270mm | 206mm | 150mm | 160mm | - | 305.0 | 36.0 | 33.45 | 17.8 | DWG | |
| F150K07 | 1000mm | 206mm | 150mm | - | - | 340.0 | - | 38.80 | - | DWG | ||
| F150K08 | 1000mm | 206mm | 150mm | - | - | 375.0 | - | 40.89 | - | DWG | ||
| F150K20R | 1000mm | 320mm | 206mm | 150mm | 160mm | 160mm | 375.0 | 27.0 | 41.52 | 24.9 | DWG | |
| F150K09 | 1000mm | 206mm | 150mm | - | - | 410.0 | - | 42.98 | - | DWG | ||
| F150K10 | 1000mm | 206mm | 150mm | - | - | 457.0 | - | 45.07 | - | DWG | ||
| F150K30R | 1000mm | 370mm | 206mm | 150mm | 160mm | - | 457.0 | 27.0 | 43.94 | 33.2 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | D-400 | FNX150FTDM | 8 parafusos por ML | DWG | |
| Fundição | Nervurada (Anti-tacão) | D-400 | FNHX150FTDM | 8 parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | E-600 | FNX150FTEM | 8 parafusos por ML | DWG | |
| Fundição | Nervurada (Normal) | F-900 | FNX150FTFM | 8 parafusos por ML | DWG | |
| Fundição | Nervurada (Anti-tacão) | F-900 | FNHX150FTFM | 8 parafusos por ML | DWG | |
| Fundição | Fechado | F-900 | FC150FTFM | 8 parafusos por ML | DWG | |
| Fundição Inoxidável | Nervurada (Normal) | D-400 | FIN150FTDM | 8 parafusos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AF150S+A150I+A150B | DWG | |
| Plano do caixa AF150S+A150B | DWG | |
| Plano do caixa AF150 | DWG | |
| Detalhe construtivo. Instalação no Asfalto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Asfalto Transversal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Longitudinal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação no Concreto Transversal à direçao do tráfego | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
