F150K

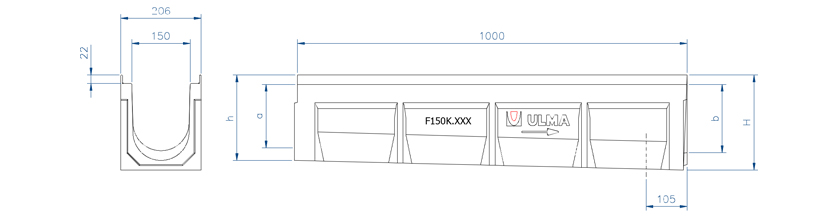

Linienentwässerungsrinne ULMA, Typ F150K: Außenbreite 206 mm; Innenbreite 150 mm und Gesamthöhe zwischen 220 und 370 mm zur Aufnahme von Regenwasser in einem Meter Länge. Sichere Befestigung mit acht Schrauben pro laufender Meter; Kantenschutz aus verzinktem Stahl. 2,5% Eigen- oder Stufengefälle Möglichkeit.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| F150K01M | 14.13 | DWG | ||||||||||
| F150K02 | 28.35 | DWG | ||||||||||
| F150K03 | 30.44 | DWG | ||||||||||
| F150K04 | 32.53 | DWG | ||||||||||
| F150K00R | 1000mm | 220mm | 206mm | 150mm | 160mm | - | 230.0 | 45.0 | 29.47 | 11.5 | DWG | |
| F150K05 | 34.62 | DWG | ||||||||||
| F150K06 | 36.71 | DWG | ||||||||||
| F150K10R | 1000mm | 270mm | 206mm | 150mm | 160mm | - | 305.0 | 36.0 | 33.45 | 17.8 | DWG | |
| F150K07 | 38.8 | DWG | ||||||||||
| F150K08 | 40.89 | DWG | ||||||||||
| F150K20R | 1000mm | 320mm | 206mm | 150mm | 160mm | 160mm | 375.0 | 27.0 | 41.52 | 24.9 | DWG | |
| F150K09 | 42.98 | DWG | ||||||||||
| F150K10 | 45.07 | DWG | ||||||||||
| F150K30R | 1000mm | 370mm | 206mm | 150mm | 160mm | - | 457.0 | 27.0 | 43.94 | 33.2 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | D-400 | FNX150FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | D-400 | FNHX150FTDM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | E-600 | FNX150FTEM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | F-900 | FNX150FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Stöckel Schutz Stegrost | F-900 | FNHX150FTFM | 8 Schrauben pro LM | DWG | |
| Gusseisen | Geschlossen | F-900 | FC150FTFM | 8 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AF150-2 | DWG | |
| Einlaufkasten AF150-2 + A150B415 | DWG | |
| Einlaufkasten AF150 | DWG | |
| Einlaufkasten AF150S + A150B | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Asphalt Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Längs zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau in Beton Quer zur Fahrtrichtung | DWG | |
| Konstruktionsdetails. Einbau an Bordsteinkante | DWG | |
