EUROKIT

EUROKIT

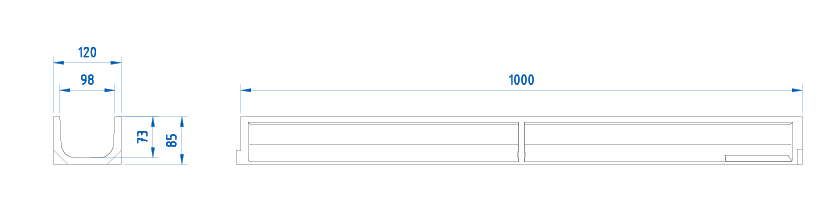

ML complet composé par 1 Unité de caniveau en béton polymère type ULMA, pour récupérer eaux de pluie, modèle EUROKIT, largeur extérieure 120mm, largeur intérieure 98mm et hauteur extérieure 85mm. 1 Unités de grille en Acier Galvanisé Nervurée Normale (Passerelle), modèle GNS100UOA, en classe de résistance A-15, selon Norme EN-1433. Système de fixation caniveau – grille par pression ou "click" .

Options de caniveau

CODE CANIVEAU L
(mm)
Hauteur totale
(mm)
Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm)
Unités
(x palette)
Poids
(Kg)
Qmax
(l/s)
Extérieur Intérieur Vert. Horiz.
EUROKIT 1000mm 85mm 120mm 98mm 110.0 - 66.5 108 (con rejilla montada) 6.43 2.0 DWG PDF

Options de grille

Matériel Conception Classe Charge Code Fixations du KIT
Acier Galvanisé Nervurée A-15 GNS100UOA par pression ou click DWG PDF
DÉTAILS D´INSTALLATION
Détail constructif. Installation pour pavé DWG PDF
Détail constructif. Installation pour pavé avec grille à fente DWG PDF
Détail constructif. Installation pour pavé sur plancher béton DWG PDF
Détail constructif. Installation pour pavé sur dalle portante DWG PDF
Détail constructif. Installation pour enrobé DWG PDF
Détail constructif. Installation pour enrobé sur plancher béton DWG PDF
Détail constructif. Installation pour béton DWG PDF
Détail constructif. Installation pour béton avec grille à fente DWG PDF
Détail constructif. Installation pour béton sur plancher béton DWG PDF
