EUROKIT

EUROKIT

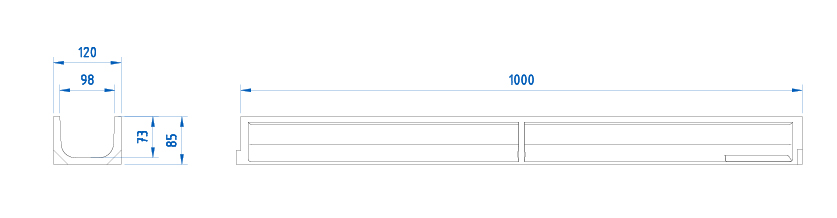

ML completo composto da 1 Unità di canale in calcestruzzo polimerico tipo ULMA, per la raccolta delle acque piovane, modello EUROKIT, larghezza esterna 120mm, larghezza interna 98mm e altezza esterna 85mm. 1 Unità di griglia in Acciaio Galvanizzato A Ponte Normale (passerella), modello GNS100UOA, con clase de carico A-15, secondo la Norma EN-1433. Sistema di fissaggio canale-griglia a pressione o clip.

Opzioni di canale

CODICE CANALE L
(mm)
Alt totale
(mm)
Larghezza (mm) Diametro Uscita (mm) Sezione idraulica
(cm)
Unità
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Esterno Interno Vert. Orizz.
EUROKIT 1000mm 85mm 120mm 98mm 110.0 - 66.5 108 (griglia posata) 6.43 2.0 DWG PDF

Opzioni di griglia

Materiale Progettazione Classe Carico Codice Fissaggi del KIT
Acciaio Zincato A ponte A-15 GNS100UOA a pressione o click DWG PDF
DETTAGLI DI POSA
Istruzioni di posa per pavimentazione in selciato DWG PDF
Istruzioni di posa per pavimentazione in selciato con caditoia a fessura DWG PDF
Istruzioni di posa per pavimentazione in selciato su soletta in calcestruzzo armato DWG PDF
Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo DWG PDF
Istruzioni di posa per pavimentazione in asfalto DWG PDF
Istruzioni di posa per pavimentazione in asfalto su soletta in calcestruzzo armato DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo con caditoia a fessura DWG PDF
Istruzioni di posa per pavimentazione in calcestruzzo su soletta in calcestruzzo armato DWG PDF
