D100

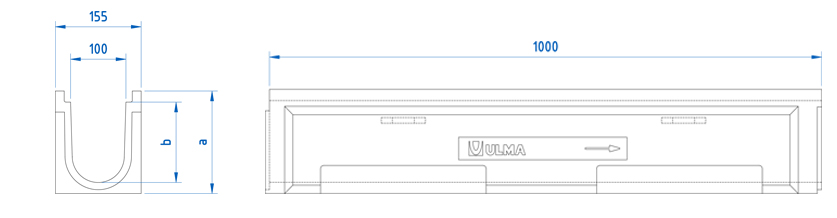

Caniveau en béton polymère de type ULMA, modèle D100, largeur extérieure 155mm, largeur intérieure 100mm, hauteur extérieure disponible de 140mm à 235mm, possibilité de pente en cascade, pour récupérer les eaux de pluie, en modules de1 ML de longueur, clavette de sécurité CS100 et vis correspondantes, bordure en béton polymère pour protection latérale.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| D100.00 | 1000mm | 140mm | 155mm | 100mm | 110mm | - | 86.0 | 56.0 | 15.70 | 3.00 | DWG | |
| D100.05 | 1000mm | 160mm | 155mm | 100mm | 110mm | - | 106.0 | 49.0 | 17.73 | 4.14 | DWG | |
| D100.10 | 1000mm | 185mm | 155mm | 100mm | 110mm | 110mm | 130.0 | 42.0 | 18.62 | 5.77 | DWG | |
| D100.15 | 1000mm | 210mm | 155mm | 100mm | 110mm | 110mm | 154.0 | 35.0 | 19.04 | 7.53 | DWG | |
| D100.20 | 1000mm | 235mm | 155mm | 100mm | 110mm | 110mm | 178.0 | 35.0 | 22.70 | 9.46 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte Inoxydable | Nervurée | C-250 | FIN100KCDM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX100KCB | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100KCB | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydabile | Nervurée | A-15 | IN100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Inoxydabile | Perforée | A-15 | IP100KCA | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée antitalon Noir | A-15 | PNH100KCAM | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée antitalon Gris | A-15 | PNH100KCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100KCAM | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100KCAM-GRIS | 2 clavettes et 2 vis par ML | DWG | |
| Composite | Caillebotis | B-125 | PE100KCBM | 2 clavettes et 2 vis par ML | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AD100 | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
