D100

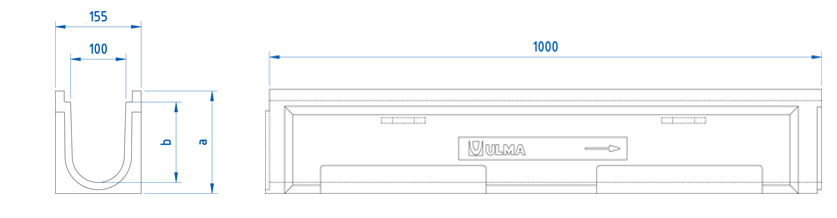

Linienentwässerungsrinne ULMA, Typ D100: Außenbreite 155 mm; Innenbreite 100 mm und Gesamthöhe zwischen 140 und 235 mm. Stufengefälle Möglichkeit zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS100 und Schrauben, Mit Schutzkanten aus Polymerbeton.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| D100.00 | 1000mm | 140mm | 155mm | 100mm | 110mm | - | 86.0 | 78.0 | 15.70008 | 3.00598 | DWG | |
| D100.05 | 1000mm | 160mm | 155mm | 100mm | 110mm | - | 106.0 | 65.0 | 17.73156 | 4.14276 | DWG | |
| D100.10 | 1000mm | 185mm | 155mm | 100mm | 110mm | 110mm | 130.0 | 65.0 | 18.62608 | 5.77545 | DWG | |
| D100.15 | 1000mm | 210mm | 155mm | 100mm | 110mm | 110mm | 154.0 | 52.0 | 19.04408 | 7.53021 | DWG | |
| D100.20 | 1000mm | 235mm | 155mm | 100mm | 110mm | 110mm | 178.0 | 52.0 | 22.70158 | 9.46045 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Edelstahlguss | Stegrost | D-400 | FIN100KCDM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Lochrost | A-15 | GP100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stegrost | A-15 | GN100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX100KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100KCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Stegrost | A-15 | IN100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Edelstahl | Lochrost | A-15 | IP100KCA | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Stegrost | A-15 | PNH100KCAM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Stöckel Schutz Stegrost | A-15 | PNH100KCAM-GRIS | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Kunststoff | Maschenrost | B-125 | PE100KCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AD100 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
