D100

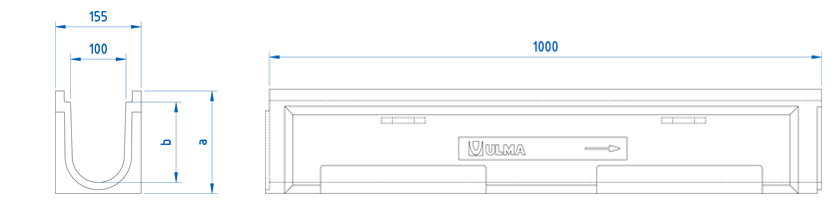

Canale di calcestruzzo polimerico tipo ULMA, modello D100, di larghezza esterna 155 mm, larghezza interna 100 mm, e altezze esterne disponibili tra 140 mm e 235 mm, con possibilità di installazione con pendenza a gradoni, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, con bordi di calcestruzzo polimerico di protezione laterale, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| D100.00 | 1000mm | 140mm | 155mm | 100mm | 110mm | - | 86.0 | 78.0 | 15.7 | 3.00 | DWG | |
| D100.05 | 1000mm | 160mm | 155mm | 100mm | 110mm | - | 106.0 | 65.0 | 17.7 | 4.14 | DWG | |
| D100.10 | 1000mm | 185mm | 155mm | 100mm | 110mm | 110mm | 130.0 | 65.0 | 18.6 | 5.77 | DWG | |
| D100.15 | 1000mm | 210mm | 155mm | 100mm | 110mm | 110mm | 154.0 | 52.0 | 19.0 | 7.53 | DWG | |
| D100.20 | 1000mm | 235mm | 155mm | 100mm | 110mm | 110mm | 178.0 | 52.0 | 22.7 | 9.46 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa Inossidabile | A ponte | C-250 | FIN100KCDM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | Perforata | A-15 | GP100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A ponte | A-15 | GN100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX100KCB | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia antitacco | B-125 | GEHX100KCB | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | A ponte | A-15 | IN100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Inossidabile | Perforata | A-15 | IP100KCA | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte antitacco | A-15 | PNH100KCAM | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte antitacco | A-15 | PNH100KCAM-GRIS | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100KCAM | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A ponte longitudinale | A-15 | PNLH100KCAM-GRIS | 2 barrette e 2 bulloni per ML | DWG | |
| Composito | A maglia | B-125 | PE100KCBM | 2 barrette e 2 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AD100 | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
