Rapidself100
Canal de drenagem linear de concreto polimérico, tipo ULMA modelo Rapidself SR100.
Com secção em forma de V optimizada V+e efeito autolimpante.
Sistema de fixação por pressão ou click, sem parafusos.
Sistema entalhado de alinhamento horizontal e vertical, e ranhura perimetral pré-formatados para facilitar a instalação de junta de selagem.
Classe de carga C250, segundo a norma EN1433.
Marcação CE, Declaração de Desempenho (DoP) e conformidade com a norma EN 1433.

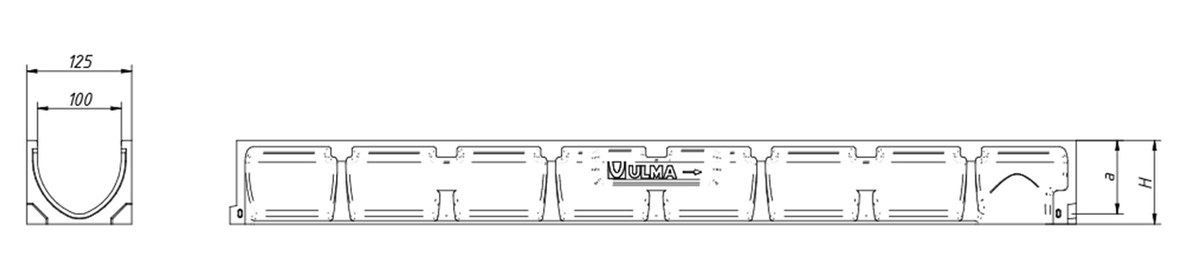

Largura exterior 125 mm, largura interior 100 mm comprimento total 1000 mm. Alturas exteriores disponíveis entre 50 mm e 150 mm.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Peças
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | ||||||
| SR100H50R | 1000 | 50 | 125 | 100 | 110 | - | 165 | DWG | |
| SR100H75R | 1000 | 75 | 125 | 100 | 110 | - | 135 | DWG | |
| SR100H100R | 1000 | 100 | 125 | 100 | 110 | - | 120 | DWG | |
| SR100H125R | 1000 | 125 | 125 | 100 | 110 | - | 105 | DWG | |
| SR100H150R | 1000 | 150 | 125 | 100 | 110 | - | 105 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada | B-125 | FNX100SRBM | 4 x ml | DWG | |
| Fundição | Nervurada | C-250 | FNX100SRCM | 8 x ml | DWG | |
| Galvanizada | Nervurada | A-15 | GN100SRA | 4 x ml | DWG | |
| Galvanizada | Nervurada anti-tacão | A-15 | GNH100SRA | 4 x ml | DWG | |
| Galvanizada | Perfurada | K-3 | GP100SRA | 4 x ml | DWG | |
| Galvanizada | Entramada | B-125 | GEX100SRB | 4 x ml | DWG | |
| Galvanizada | Entramada anti-tacão | B-125 | GEHX100SRB | 4 x ml | DWG | |
| Inoxidável | Nervurada | A-15 | IN100SRA | 4 x ml | DWG | |
| Inoxidável | Nervurada anti-tacão | A-15 | INH100SRA | 4 x ml | DWG | |
| Inoxidável | Perfurada | K-3 | IP100SRA | 4 x ml | DWG | |
| Inoxidável | Entramada anti-tacão | B-125 | IEHX100SRB | 4 x ml | DWG | |
| Composite | Nervurada longitudinal preto | A-15 | PNLH100SRAM | 4 x ml | DWG | |
| Composite | Nervurada longitudinal cinza | A-15 | PNLH100SRAM-GRIS | 4 x ml | DWG | |
| Composite | Nervurada longitudinal bege | A-15 | PNLH100SRAM-BG | 4 x ml | DWG | |
| DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Detalhe construtivo. Instalação no intertravado | DWG | |
| Detalhe construtivo. Instalação no asfalto | DWG | |
| Detalhe construtivo. Instalação no concreto | DWG | |
