Rapidself100
Caniveau de drainage linéaire en béton polymère type ULMA modèle Rapidself SR100.
Avec section en forme de 'V' optimisé V+ et effet auto nettoyant.
Système de fixation par pression ou un clic, sans vis.
Système d'emboitement mâle-femelle a alignement horizontal et vertical, et rainure périphérique préfabriqué pour faciliter l'installation d'un joint d'étanchéité.
Classe de charge C250, selon la norme EN1433.
Marquage CE, Déclaration de Performance (DoP) et conformité à la norme EN 1433.

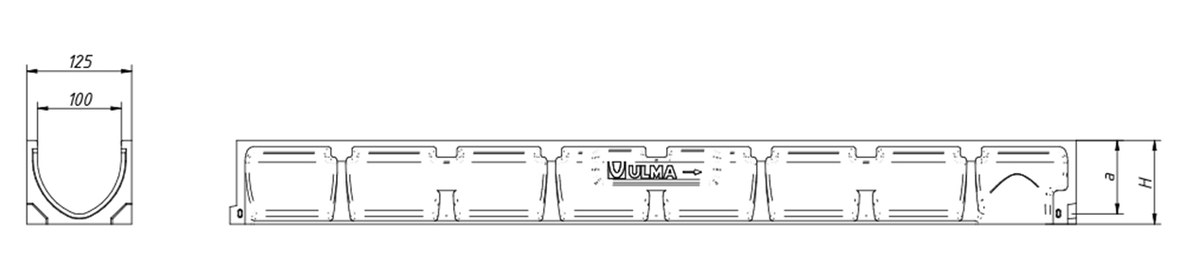

Largeur extérieure 125 mm, largeur intérieure 100 mm et longueur totale 1000 mm.
Hauteurs totales disponibles entre 50 mm et 150 mm.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Unités
(x palette) |
||||
|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | ||||||
| SR100H50R | 1000 | 50 | 125 | 100 | 110 | - | 72 | DWG | |
| SR100H75R | 1000 | 75 | 125 | 100 | 110 | - | 75 | DWG | |
| SR100H100R | 1000 | 100 | 125 | 100 | 110 | - | 60 | DWG | |
| SR100H125R | 1000 | 125 | 125 | 100 | 110 | - | 60 | DWG | |
| SR100H150R | 1000 | 150 | 125 | 100 | 110 | - | 60 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX100SRBM | 4 x ml | DWG | |
| Fonte | Nervurée | C-250 | FNX100SRCM | 8 x ml | DWG | |
| Acier galvanisé | Nervurée | A-15 | GN100SRA | 4 x ml | DWG | |
| Acier galvanisé | Nervurée antitalon | A-15 | GNH100SRA | 4 x ml | DWG | |
| Acier galvanisé | Perforada | K-3 | GP100SRA | 4 x ml | DWG | |
| Acier galvanisé | Caillebotis | B-125 | GEX100SRB | 4 x ml | DWG | |
| Acier galvanisé | Caillebotis antitalon | B-125 | GEHX100SRB | 4 x ml | DWG | |
| Inoxydabile | Nervurée | A-15 | IN100SRA | 4 x ml | DWG | |
| Inoxydabile | Nervurée antitalon | A-15 | INH100SRA | 4 x ml | DWG | |
| Inoxydabile | Perforada | K-3 | IP100SRA | 4 x ml | DWG | |
| Inoxydabile | Caillebotis antitalon | B-125 | IEHX100SRB | 4 x ml | DWG | |
| Composite | Nervurée longitudinal noir | A-15 | PNLH100SRAM | 4 x ml | DWG | |
| Composite | Nervurée longitudinal gris | A-15 | PNLH100SRAM-GRIS | 4 x ml | DWG | |
| Composite | Nervurée longitudinal beige | A-15 | PNLH100SRAM-BG | 4 x ml | DWG | |
| DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
