Rapidself100

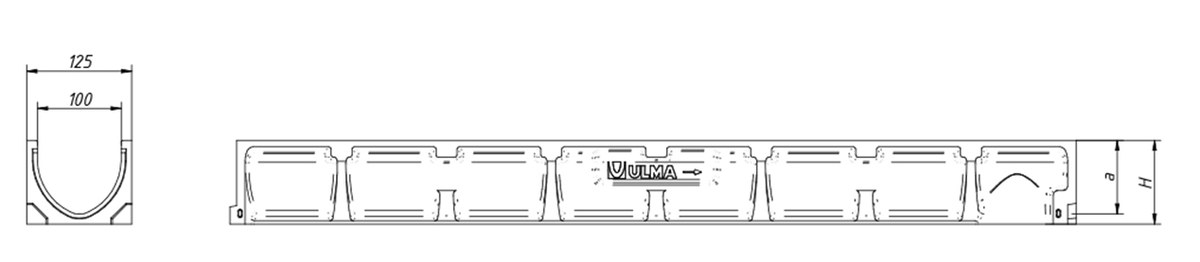

Canal de Hormigón Polímero tipo ULMA, modelo SR100. Ancho exterior 125mm, ancho interior 100mm. Con alturas exteriores disponibles entre 50 y 150 mm, en módulos de 1ML de longitud, sección en V optimizada con efecto autolimpiante especialmente diseñada para tramos de canal sin pendiente longitudinal. Sistema de fijación sin tornillos Rapidself hasta con 8 puntos de fijación.
Opciones de canal
| CÓDIGO CANAL |
L
(mm) |
Alt total
(mm) |
Ancho (mm) | Diám. Salida (mm) |
Unidades
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | ||||||
| SR100H50R | 1000 | 50 | 125 | 100 | 110 | - | 72 | DWG | |
| SR100H75R | 1000 | 75 | 125 | 100 | 110 | - | 75 | DWG | |
| SR100H100R | 1000 | 100 | 125 | 100 | 110 | - | 60 | DWG | |
| SR100H125R | 1000 | 125 | 125 | 100 | 110 | - | 60 | DWG | |
| SR100H150R | 1000 | 150 | 125 | 100 | 110 | - | 60 | DWG | |
Opciones de rejilla
| Material | Diseño | Clase Carga | Código | Fijaciones del KIT | ||
|---|---|---|---|---|---|---|
| Acero inoxidable | Perforada | K-3 | IP100SRA | 4 x ml | DWG | |
| Acero galvanizado | Perforada | K-3 | GP100SRA | 4 x ml | DWG | |
| Fundición | Nervada | B-125 | FNX100SRBM | 4 x ml | DWG | |
| Fundición | Nervada | C-250 | FNX100SRCM | 8 x ml | DWG | |
| Acero galvanizado | Nervada | A-15 | GN100SRA | 4 x ml | DWG | |
| Acero galvanizado | Nervada antitacón | A-15 | GNH100SRA | 4 x ml | DWG | |
| Acero galvanizado | Entramada | B-125 | GEX100SRB | 4 x ml | DWG | |
| Acero galvanizado | Entramada antitacón | B-125 | GEHX100SRB | 4 x ml | DWG | |
| Acero inoxidable | Nervada | A-15 | IN100SRA | 4 x ml | DWG | |
| Acero inoxidable | Nervada antitacón | A-15 | INH100SRA | 4 x ml | DWG | |
| Acero inoxidable | Entramada antitacón | B-125 | IEHX100SRB | 4 x ml | DWG | |
| Composite | Nervada longitudinal negra | A-15 | PNLH100SRAM | 4 x ml | DWG | |
| Composite | Nervada longitudinal gris | A-15 | PNLH100SRAM-GRIS | 4 x ml | DWG | |
| Composite | Nervada longitudinal beige | A-15 | PNLH100SRAM-BG | 4 x ml | DWG | |
| PLANOS DE INSTALACIÓN | ||
|---|---|---|
| Detalle constructivo. Instalación en Adoquin | DWG | |
| Detalle constructivo. Instalación en Asfalto | DWG | |
| Detalle constructivo. Instalación en Hormigón | DWG | |
