Rapidself100
Linienentwässerungsrinne ULMA aus Polymerbeton, Typ Rapidself SR100.
Optimierte V-Form mit Selbstreinigungseffekt.
Befestigungsysteme durch drücken oder klicken, ohne Schrauben.
Horizontal ausgerichtetes Nut- und Federsystem und vorgeformte Umfangsnut zur Erleichterung der Installation der Dichtung.
Belastungsklasse C250, gemäß EN1433.
CE-Kennzeichnung, Leistungserklärung (DoP) und Einhaltung der Norm EN 1433.

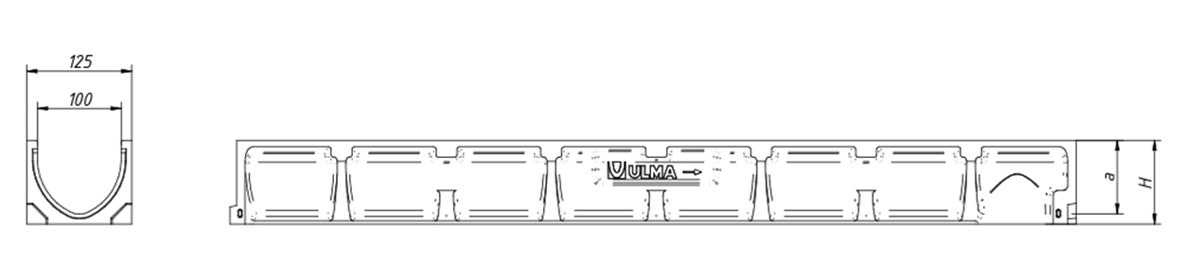

Äußere Breite 125 mm, innere Breite 100 mm und Gesamtlänge 1000 mm.
Gesamthöhen zwischen 50 mm et 150 mm.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Einheiten
(x pallet) |
||||
|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | ||||||
| SR100H50R | 1000 | 50 | 125 | 100 | 110 | - | 165 | DWG | |
| SR100H75R | 1000 | 75 | 125 | 100 | 110 | - | 135 | DWG | |
| SR100H100R | 1000 | 100 | 125 | 100 | 110 | - | 120 | DWG | |
| SR100H125R | 1000 | 125 | 125 | 100 | 110 | - | 105 | DWG | |
| SR100H150R | 1000 | 150 | 125 | 100 | 110 | - | 105 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX100SRBM | 4 x ml | DWG | |
| Gusseisen | Stegrost | C-250 | FNX100SRCM | 8 x ml | DWG | |
| Verzinkter stahl | Stegrost | A-15 | GN100SRA | 4 x ml | DWG | |
| Verzinkter stahl | Stöckel Schutz Stegrost | A-15 | GNH100SRA | 4 x ml | DWG | |
| Verzinkter stahl | Lochrost | K-3 | GP100SRA | 4 x ml | DWG | |
| Verzinkter stahl | Maschenrost | B-125 | GEX100SRB | 4 x ml | DWG | |
| Verzinkter stahl | Stöckel Schutz Maschenrost | B-125 | GEHX100SRB | 4 x ml | DWG | |
| Edelstahl | Stegrost | A-15 | IN100SRA | 4 x ml | DWG | |
| Edelstahl | Stöckel Schutz Stegrost | A-15 | INH100SRA | 4 x ml | DWG | |
| Edelstahl | Lochrost | K-3 | IP100SRA | 4 x ml | DWG | |
| Edelstahl | Stöckel Schutz Maschenrost | B-125 | IEHX100SRB | 4 x ml | DWG | |
| Composite | Schwarzes Längsgitter | A-15 | PNLH100SRAM | 4 x ml | DWG | |
| Composite | Grauer Längsrahmen | A-15 | PNLH100SRAM-GRIS | 4 x ml | DWG | |
| Composite | Beiges Längsgitter | A-15 | PNLH100SRAM-BG | 4 x ml | DWG | |
| INSTALLATIONSDETAILS | ||
|---|---|---|
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
