KOMPAQ200 CITY

KOMPAQ200 CITY

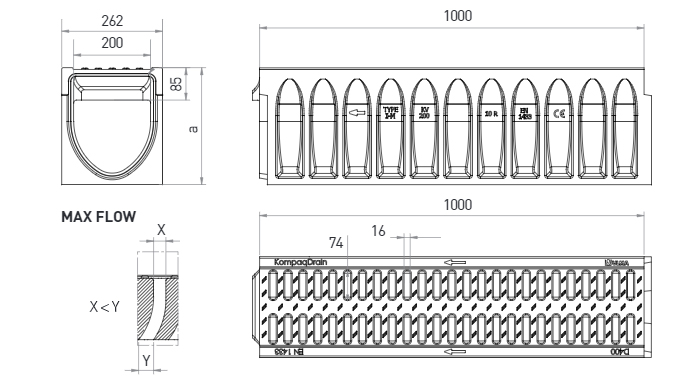

Canal de drenagem linear, modelo ULMA KompaqDrain® City KVFDH200, monolítico com grelha integrada em uma peça e sem descontinuidades, antivandalismo e resistente à corrosão. Classe de carga D-400 para o passo de todo tipo de veículos e com orifícios de captação reduzidos de 16mm. Seção em forma de V otimizada e orifícios com geometria MAX-FLOW®: efeito autolimpante a baixa vazão, incrementando a capacidade a vazão máxima e abertura positiva para evitar entupimento da sujeira, para zonas sem declividade. Superfície ativa com elementos direcionadores da lâmina de água para os orifícios de captação. Sistema de macho/ fêmea de alinhamento horizontal e vertical, e ranhura perimetral pré-moldada para facilitar instalação da junta de vedação envolvente em 360˚. O módulo de manutenção e a caixa incluem: a grelha de fundição FNX200FTDM, pré-marcas laterais para saídas horizontais em cada lado e pré marcas laterais para conexões em T, L e cruz.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
KVFDH200.10R 1000mm 305mm 262mm 200mm 318.0 12.0 79.0 16.45 DWG PDF
KVFDH200.30R 1000mm 505mm 262mm 200mm 718.0 8.0 101.0 58.71 DWG PDF
KVFDH200.50R 1000mm 705mm 262mm 200mm 1118.0 8.0 131.0 117.52 DWG PDF
DETALHES DE INSTALAÇÃO
Detalhe construtivo. Instalação no Intertravado até classe de carga C250 DWG PDF
Detalhe construtivo. Instalação no Intertravado para classe de carga D400 DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga D400 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto até classe de carga C250 Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Asfalto para classe de carga D400 Transversal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga D400 Longitudinal à direçao do tráfego DWG PDF
Detalhe construtivo. Instalação no Concreto até classe de carga D400 Transversal à direçao do tráfego DWG PDF
