SELF200K

SELF200K

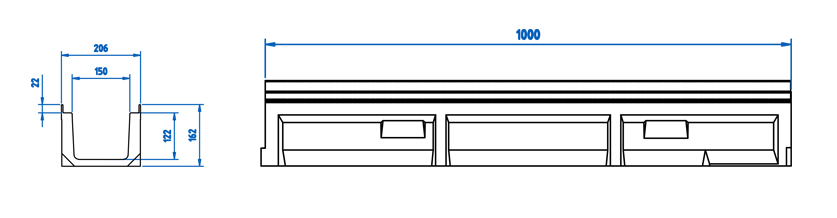

ML completo compuesto por 1 Ud. de canal de Hormigón Polímero tipo ULMA, para recogida de aguas pluviales, modelo SELF200K, ancho exterior 204mm, ancho interior 150mm y altura exterior 162mm, con perfiles de acero galvanizado para protección lateral*. 2 Ud. de rejilla de Fundición Dúctil Nervada Normal (Pasarela), modelo FNX150KCCM, con clase de carga C-250, según Norma EN-1433. Sistema de fijación canal - rejilla mediante 2 cancelas y 2 tornillos por ML.

* Disponible también con perfil inoxidable.

Opciones de canal

CÓDIGO CANAL L
(mm)
Alt total
(mm)
Ancho (mm) Diám. Salida (mm) Sección hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
SELF200K 1000mm 162mm 204mm 150mm 160.0 - 180.0 40.0 19.7 7.6 DWG PDF

Opciones de rejilla

Material Diseño Clase Carga Código Fijaciones del KIT
Fundición Dúctil Nervada Normal (Pasarela) C-250 FNX150KCCM mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Perforada A-15 GP150KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Galvanizado Entramada Antitacón B-125 GEHX150KCB mediante 2 cancelas y 2 tornillos por ML DWG PDF
Acero Inoxidable Perforada A-15 IP150KCA mediante 2 cancelas y 2 tornillos por ML DWG PDF
ARQUETAS Y PLANOS DE INSTALACIÓN
Plano de la arqueta ASELF200K DWG PDF
Detalle constructivo. Instalación en Asfalto DWG PDF
Detalle constructivo. Instalación en Hormigón DWG PDF
Detalle constructivo. Instalación en Adoquín DWG PDF
Detalle constructivo. Instalación en Adoquín sobre Losa Portante DWG PDF
Ficha Técnica PDF
