SELF300

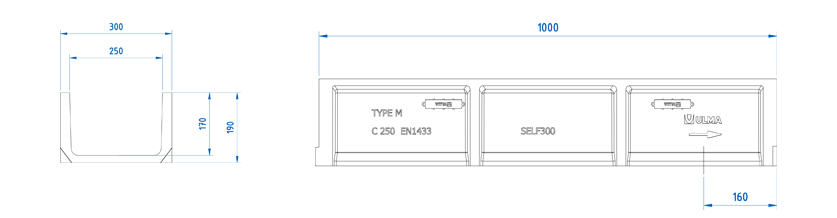

ULMA motako Hormigoi Polimerozko kanala, SELF300 modeloa, kanpo zabalera 300mm, barne zabalera 250mm eta kanpo altuera 190mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, segurtasun atakarekin eta dagokion torlojuteriarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| SELF300 | 1000mm | 190mm | 300mm | 250mm | 200.0 | - | 407.0 | 35.0 | 26.16 | 22.5 | DWG | |
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | B-125 | FNX250UCBM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | C-250 | FNX250UCCM | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX250UCB | 2 ataka eta 2 torloju ML bakoitzeko | DWG | |
| KUTXETAK ETA INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| AU250S+A250I+A250B kutxetaren planoa | DWG | |
| AU250S+A250B kutxetaren planoa | DWG | |
| AU250 kutxetaren planoa | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan sareta artekatuarekin | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Asfaltoan solairuaren gainean | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Hormigoian sareta artekatuarekin | DWG | |
| Eraikuntza xehetasuna. Hormigoian solairuaren gainean | DWG | |
