SELF300 - Caniveau pour zones pietonnes gamme SELF

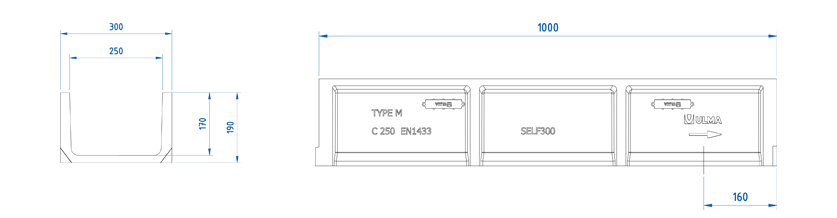

Caniveau en béton polymère de type ULMA, modèle SELF300, largeur extérieure 300mm, largeur intérieure 250mm, hauteur extérieure 190mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité CS250 et vis correspondantes.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| SELF300 | 1000mm | 190mm | 300mm | 250mm | 200.0 | - | 407.0 | 35.0 | 26.16 | 22.5 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | B-125 | FNX250UCBM | 2 clavettes et 2 vis par ML | DWG | |
| Fonte | Nervurée | C-250 | FNX250UCCM | 2 clavettes et 2 vis par ML | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX250UCB | 2 clavettes et 2 vis par ML | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AU250S+A250I+A250B | DWG | |
| Plan de l´avaloir AU250S+A250B | DWG | |
| Plan de l´avaloir AU250 | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé avec grille à fente | DWG | |
| Détail constructif. Installation pour pavé sur plancher béton | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour béton avec grille à fente | DWG | |
| Détail constructif. Installation pour béton sur plancher béton | DWG | |
