SELF300

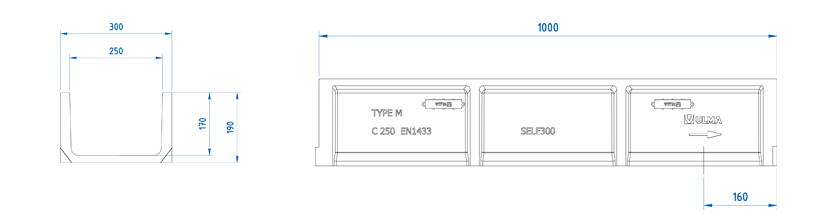

Canal de concreto polimérico tipo ULMA, modelo SELF300, largura exterior 300mm, largura interior 250mm e altura exterior 190mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, cancela de segurança CS250 e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| SELF300 | 1000mm | 190mm | 300mm | 250mm | 200.0 | - | 407.0 | 35.0 | 26.16 | 22.5 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | B-125 | FNX250UCBM | mediante 2 cancelas e dois parafusos | DWG | |
| Fundição | Nervurada (Normal) | C-250 | FNX250UCCM | mediante 2 cancelas e dois parafusos | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX250UCB | mediante 2 cancelas e dois parafusos | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AU250S+A250I+A250B | DWG | |
| Plano do caixa AU250S+A250B | DWG | |
| Plano do caixa AU250 | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre laje | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Asfalto sobre laje | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação no Concreto com grelha ranhurada | DWG | |
| Detalhe construtivo. Instalação no Concreto sobre laje | DWG | |
