SELF300

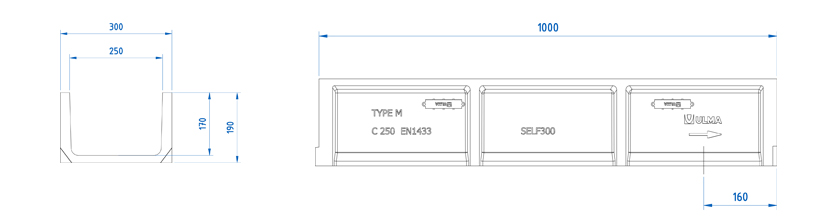

Linienentwässerungsrinne ULMA, Typ SELF300: Außenbreite 300 mm; Innenbreite 250 mm und Gesamthöhe 190 mm zur Aufnahme von Regenwasser in einem Meter Länge. Befestigung mit Knebel CS250 und Schrauben.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| SELF300 | 1000mm | 190mm | 300mm | 250mm | 200.0 | - | 407.0 | 35.0 | 26.16 | 22.5 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | B-125 | FNX250UCBM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Gusseisen | Stegrost | C-250 | FNX250UCCM | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX250UCB | 2 Knebeln und 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AU250S+A250I+A250B | DWG | |
| Einlaufkasten AU250S+A250B | DWG | |
| Einlaufkasten AU250 | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Pflaster mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Lagerplatte | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Beton mit Schlitzrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
