M100V

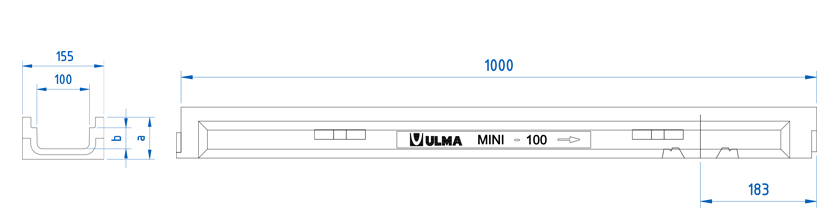

ULMA motako Hormigoi Polimerozko kanala, M100V modeloa, kanpo zabalera 155mm, barne zabalera 100mm eta kanpo altuera 80mm dituena, euri-urak biltzekoa, 1 ML luzerako moduluetan, ML bakoitzeko 2 torlojuzko finkapen sistemarekin.
Kanalaren aukerak
| KANALAREN KODEA |
L
(mm) |
Altuera guztira
(mm) |
Zabalera (mm) | Irteerako diametroa (mm) |
Sail hidraulikoa
(cm) |
Unitateak
(x pallet) |
Pisua
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kanpoaldea | Barnealdea | Bertikala | Horiz. | |||||||||
| M100V | 1000mm | 80mm | 155mm | 100mm | 90.0 | 40.0 | 120.0 | 11.53 | 0.8 | DWG | ||
Sareten aukerak
| Materiala | Diseinua | Karga mota | Kodea | KITa finkatzeko modua | ||
|---|---|---|---|---|---|---|
| Burdinurtua | Nerbioduna | B-125 | FNX100KCBM | 2 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbioduna | C-250 | FNX100KCCM | 2 torloju ML bakoitzeko | DWG | |
| Burdinurtua | Nerbiodun antitakoia | C-250 | FNHX100KCCM | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Perforada | A-15 | GP100KCA | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Nerbioduna | A-15 | GN100KCA | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Bilbatua | B-125 | GEX100KCB | 2 torloju ML bakoitzeko | DWG | |
| Altzairu galbanizatua | Entramada Antitacón | B-125 | GEHX100KCB | 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Nerbioduna | A-15 | IN100KCA | 2 torloju ML bakoitzeko | DWG | |
| Altzairu herdoilgaitza | Perforada | A-15 | IP100KCA | 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun antitakoia | A-15 | PNH100KCAM | 2 torloju ML bakoitzeko | DWG | |
| Konposite | Nerbiodun antitakoia | A-15 | PNH100KCAM-GRIS | 2 torloju ML bakoitzeko | DWG | |
| Konposite | Bilbatua | B-125 | PE100KCBM | 2 torloju ML bakoitzeko | DWG | |
| INSTALAZIO XEHETASUNAK | ||
|---|---|---|
| Eraikuntza xehetasuna. Asfaltoan | DWG | |
| Eraikuntza xehetasuna. Hormigoian | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan | DWG | |
| Eraikuntza xehetasuna. Galtzadarrizko zolan lauza sostengatzaile gainean | DWG | |
