M100V - Caniveau pour zones sportives SPORT

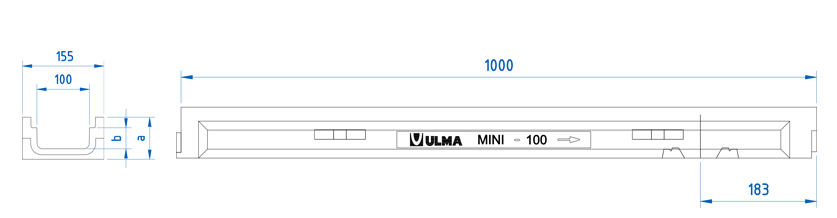

Caniveau en béton polymère de type ULMA, modèle M100V, largeur extérieure 155mm, largeur intérieure 100mm, hauteur extérieure 80mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| M100V | 1000mm | 80mm | 155mm | 100mm | 90.0 | 40.0 | 56.0 | 11.53 | 0.8 | DWG | ||
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte Inoxydable | Nervurée | C-250 | FIN100KCDM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Perforée | A-15 | GP100KCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Passerelle | A-15 | GN100KCA | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX100KCB | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis antitalon | B-125 | GEHX100KCB | 2 vis par mètre linéaire | DWG | |
| Inoxydabile | Nervurée | A-15 | IN100KCA | 2 vis par mètre linéaire | DWG | |
| Inoxydabile | Perforée | A-15 | IP100KCA | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée antitalon Noir | A-15 | PNH100KCAM | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée antitalon Gris | A-15 | PNH100KCAM-GRIS | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Noir | A-15 | PNLH100KCAM | 2 vis par mètre linéaire | DWG | |
| Composite | Nervurée Longitudinale Gris | A-15 | PNLH100KCAM-GRIS | 2 vis par mètre linéaire | DWG | |
| Composite | Caillebotis | B-125 | PE100KCBM | 2 vis par mètre linéaire | DWG | |
| DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Détail constructif. Installation pour enrobé | DWG | |
| Détail constructif. Installation pour béton | DWG | |
| Détail constructif. Installation pour pavé | DWG | |
| Détail constructif. Installation pour pavé sur dalle portante | DWG | |
