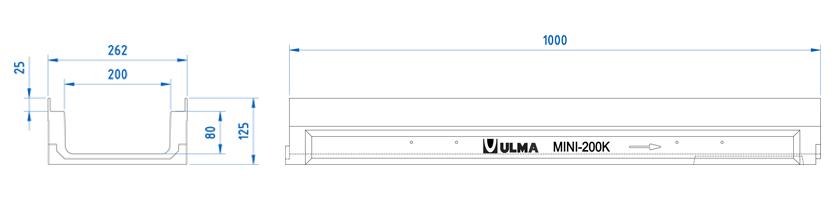

M200K - Caniveau de faible hauteur MINI
Caniveau en béton polymère de type ULMA, modèle M200K, largeur extérieure 260mm, largeur intérieure 200mm, hauteur extérieure 125mm, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, profil en acier galvanisé pour protection latérale, système de fixation avec 2 vis par ML.
Options de caniveau
| CODE CANIVEAU |
L
(mm) |
Hauteur totale
(mm) |
Largeur (mm) | Diam. Sortie (mm) |
Section hydraulique
(cm) |
Unités
(x palette) |
Poids
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Extérieur | Intérieur | Vert. | Horiz. | |||||||||
| M200K | 1000mm | 125mm | 260mm | 200mm | 160mm | - | 157.0 | 40.0 | 27.25 | 5.5 | DWG | |
Options de grille
| Matériel | Conception | Classe Charge | Code | Fixations du KIT | ||
|---|---|---|---|---|---|---|
| Fonte | Nervurée | C-250 | FNX200KCCM | 2 vis par mètre linéaire | DWG | |
| Acier Galvanisé | Caillebotis | B-125 | GEX200KCB | 2 vis par mètre linéaire | DWG | |
| AVALOIRS ET DÉTAILS D´INSTALLATION | ||
|---|---|---|
| Plan de l´avaloir AK200 | DWG | |
| Détail constructif. Intallation pour enrobé | DWG | |
| Détail constructif. Intallation pour béton | DWG | |
| Détail constructif. Intallation pour pavé | DWG | |
| Détail constructif. Intallation pour enrobé sur plancher béton | DWG | |
| Détail constructif. Intallation pour béton sur plancher béton | DWG | |
| Détail constructif. Intallation pour pavé sur plancher béton | DWG | |
