M200K

M200K

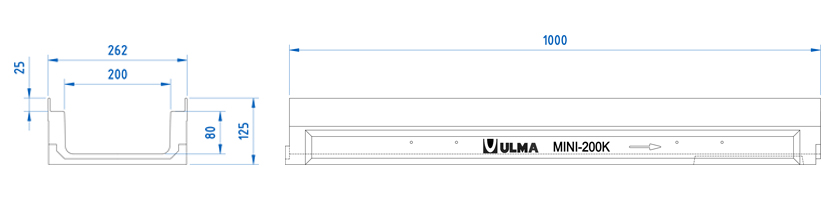

Canal de concreto polimérico tipo ULMA, modelo M200K, largura exterior 260mm, largura interior 200mm e altura exterior 125mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, cancela de segurança CS200 e parafusos correspondentes.

Opções de canal

CÓD. CANAL L
(mm)
Alt total
(mm)
Largura (mm) Ø saída (mm) Seção hidráulica
(cm)
Unidades
(x pallet)
Peso
(Kg)
Qmax
(l/s)
Exterior Interior Vert. Horiz.
M200K 1000mm 125mm 260mm 200mm 160mm - 157.0 40.0 27.25 5.5 DWG PDF

Opções de grelha

Material Design Classe de carga Cód. Como consertar
Fundição Nervurada (Normal) C-250 FNX200KCCM mediante 2 parafusos por ML DWG PDF
Galvanizada Entramada (Normal) B-125 GEX200KCB mediante 2 parafusos por ML DWG PDF
CAIXAS E DETALHES DE INSTALAÇÃO
Plano do caixa AK200 DWG PDF
Detalhe construtivo. Instalação no Asfalto DWG PDF
Detalhe construtivo. Instalação no Concreto DWG PDF
Detalhe construtivo. Instalação no Intertravado DWG PDF
Detalhe construtivo. Instalação no Asfalto sobre leja DWG PDF
Detalhe construtivo. Instalação no Concreto sobre leja DWG PDF
Detalhe construtivo. Instalação no Intertravado sobre leja DWG PDF
