M200K

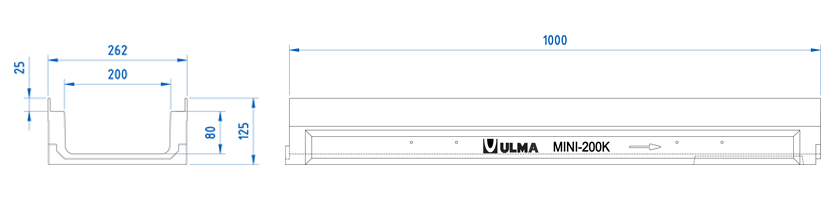

Linienentwässerungsrinne ULMA, Typ M200K: Außenbreite 260 mm; Innenbreite 200 mm und Gesamthöhe 125 mm zur Aufnahme von Regenwasser in einem Meter Länge. Kantenschutz aus verzinktem Stahl. Befestigungssystem mit 2 Schrauben pro Laufmeter.
Lieferbare Rinnen
| RINNENCODE |
L
(mm) |
Gesamthöhe
(mm) |
Breite (mm) | Auslaufdurchm. (mm) |
Hydraulikquerschnitt
(cm) |
Einheiten
(x pallet) |
Gewicht
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Außen | Innen | Vert. | Horiz. | |||||||||
| M200K | 1000mm | 125mm | 260mm | 200mm | 160mm | - | 157.0 | 40.0 | 27.2 | 5.5 | DWG | |
Lieferbare Abdeckungen
| Material | Design | Belastungsklasse | Code | Befestigungen des KIT | ||
|---|---|---|---|---|---|---|
| Gusseisen | Stegrost | C-250 | FNX200KCCM | 2 Schrauben pro LM | DWG | |
| Verzinkter Stahl | Maschenrost | B-125 | GEX200KCB | 2 Schrauben pro LM | DWG | |
| EINLAUFKÄSTEN UND INSTALLATIONSDETAILS | ||
|---|---|---|
| Einlaufkasten AK200 | DWG | |
| Konstruktionsdetails. Einbau in Asphalt | DWG | |
| Konstruktionsdetails. Einbau in Beton | DWG | |
| Konstruktionsdetails. Einbau in Pflaster | DWG | |
| Konstruktionsdetails. Einbau in Asphalt auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Beton auf Betonrahmen | DWG | |
| Konstruktionsdetails. Einbau in Pflaster auf Betonrahmen | DWG | |
