U200K

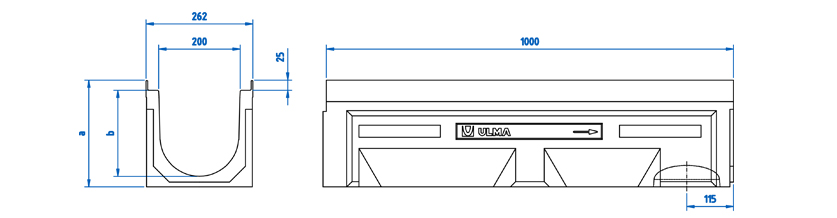

Canale di calcestruzzo polimerico tipo ULMA, modello U200K, di larghezza esterna 260 mm, larghezza interna 200 mm, con possibilità di pendenza a gradoni, e con altezze esterne disponibili tra 263 mm e 363 mm, per la raccolta delle acque piovane, in moduli di 1 ML di lunghezza, profili di acciaio zincato di protezione laterale, barretta di fissaggio e viti corrispondenti.
Opzioni di canale
| CODICE CANALE |
L
(mm) |
Alt totale
(mm) |
Larghezza (mm) | Diametro Uscita (mm) |
Sezione idraulica
(cm) |
Unità
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Esterno | Interno | Vert. | Orizz. | |||||||||
| U200K00R | 1000mm | 263mm | 260mm | 200mm | 160.0 | - | 374.0 | 28.0 | 42.5 | 21.4 | DWG | |
| U200K10R | 1000mm | 313mm | 260mm | 200mm | 160.0 | 160.0 | 473.0 | 21.0 | 48.2 | 30.7 | DWG | |
| U200K20R | 1000mm | 363mm | 260mm | 200mm | 160.0 | - | 571.0 | 21.0 | 53.5 | 41.3 | DWG | |
Opzioni di griglia
| Materiale | Progettazione | Classe Carico | Codice | Fissaggi del KIT | ||
|---|---|---|---|---|---|---|
| Ghisa | A ponte | C-250 | FNX200KCCM | 2 barrette e 2 bulloni per ML | DWG | |
| Acciaio Zincato | A maglia | B-125 | GEX200KCB | 2 barrette e 2 bulloni per ML | DWG | |
| POZZETTI E DETTAGLI DI POSA | ||
|---|---|---|
| Scheda tecnicha del Pozzetto AK200 | DWG | |
| Scheda tecnicha del Pozzetto AK200S+A200I+A200B | DWG | |
| Scheda tecnicha del Pozzetto AK200S+A200B | DWG | |
| Istruzioni di posa per pavimentazione in selciato | DWG | |
| Istruzioni di posa per pavimentazione in selciato su massetto controterra in calcestruzzo | DWG | |
| Istruzioni di posa per pavimentazione in asfalto | DWG | |
| Istruzioni di posa per pavimentazione in calcestruzzo | DWG | |
| Istruzioni di posa filo marciapiapiede | DWG | |
