U200K

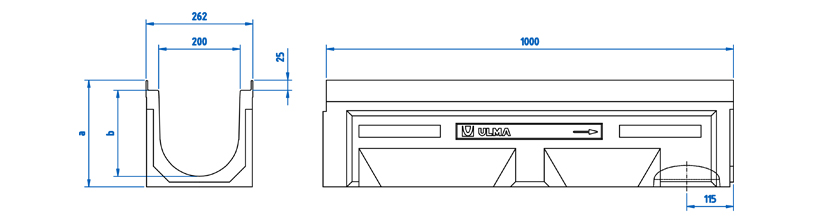

Canal de concreto polimérico tipo ULMA, modelo U200K, largura exterior 260mm, largura interior 200mm, com possibilidade de pendente em cascata, e com alturas exteriores disponíveis entre 263mm e 363mm, para coleta de águas pluviais, em modulos de 1 ML de comprimento, perfis de aço galvanizado para proteção lateral, cancela de segurança CS200 e parafusos correspondentes.
Opções de canal
| CÓD. CANAL |
L
(mm) |
Alt total
(mm) |
Largura (mm) | Ø saída (mm) |
Seção hidráulica
(cm) |
Peças
(x pallet) |
Peso
(Kg) |
Qref
(l/s) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Exterior | Interior | Vert. | Horiz. | |||||||||
| U200K00R | 1000mm | 263mm | 260mm | 200mm | 160.0 | - | 374.0 | 28.0 | 42.57 | 21.36 | DWG | |
| U200K10R | 1000mm | 313mm | 260mm | 200mm | 160.0 | 160.0 | 473.0 | 21.0 | 48.21 | 30.74 | DWG | |
| U200K20R | 1000mm | 363mm | 260mm | 200mm | 160.0 | - | 571.0 | 21.0 | 53.57 | 41.26 | DWG | |
Opções de grelha
| Material | Design | Classe de carga | Cód. | Fixaçao | ||
|---|---|---|---|---|---|---|
| Fundição | Nervurada (Normal) | C-250 | FNX200KCCM | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| Galvanizada | Entramada (Normal) | B-125 | GEX200KCB | mediante 2 cancelas e 2 parafusos por ML | DWG | |
| CAIXAS E DETALHES DE INSTALAÇÃO | ||
|---|---|---|
| Plano do caixa AK200 | DWG | |
| Plano do caixa AK200S+A200I+A200B | DWG | |
| Plano do caixa AK200S+A200B | DWG | |
| Detalhe construtivo. Instalação no Intertravado | DWG | |
| Detalhe construtivo. Instalação no Intertravado sobre Placa Portante | DWG | |
| Detalhe construtivo. Instalação no Asfalto | DWG | |
| Detalhe construtivo. Instalação no Concreto | DWG | |
| Detalhe construtivo. Instalação na Calçada | DWG | |
