U200

U200

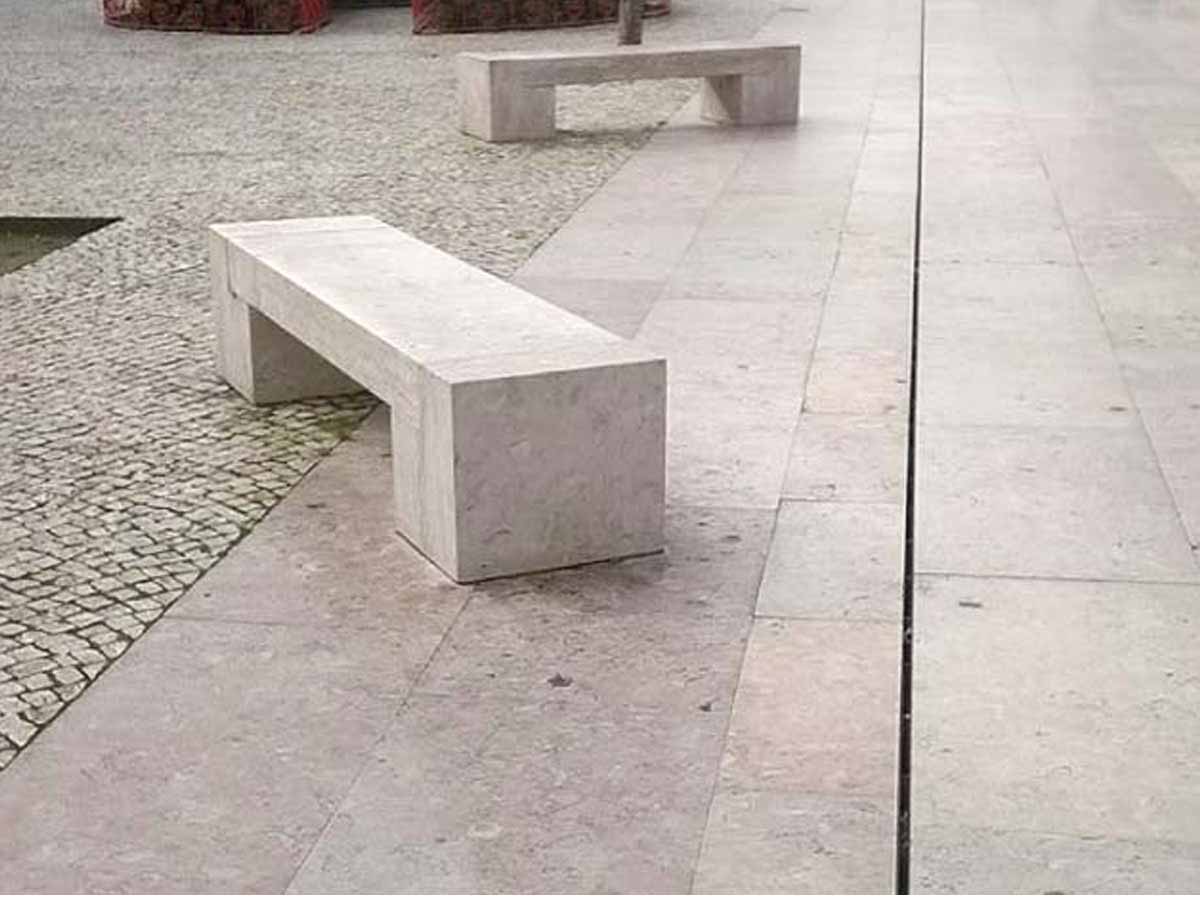

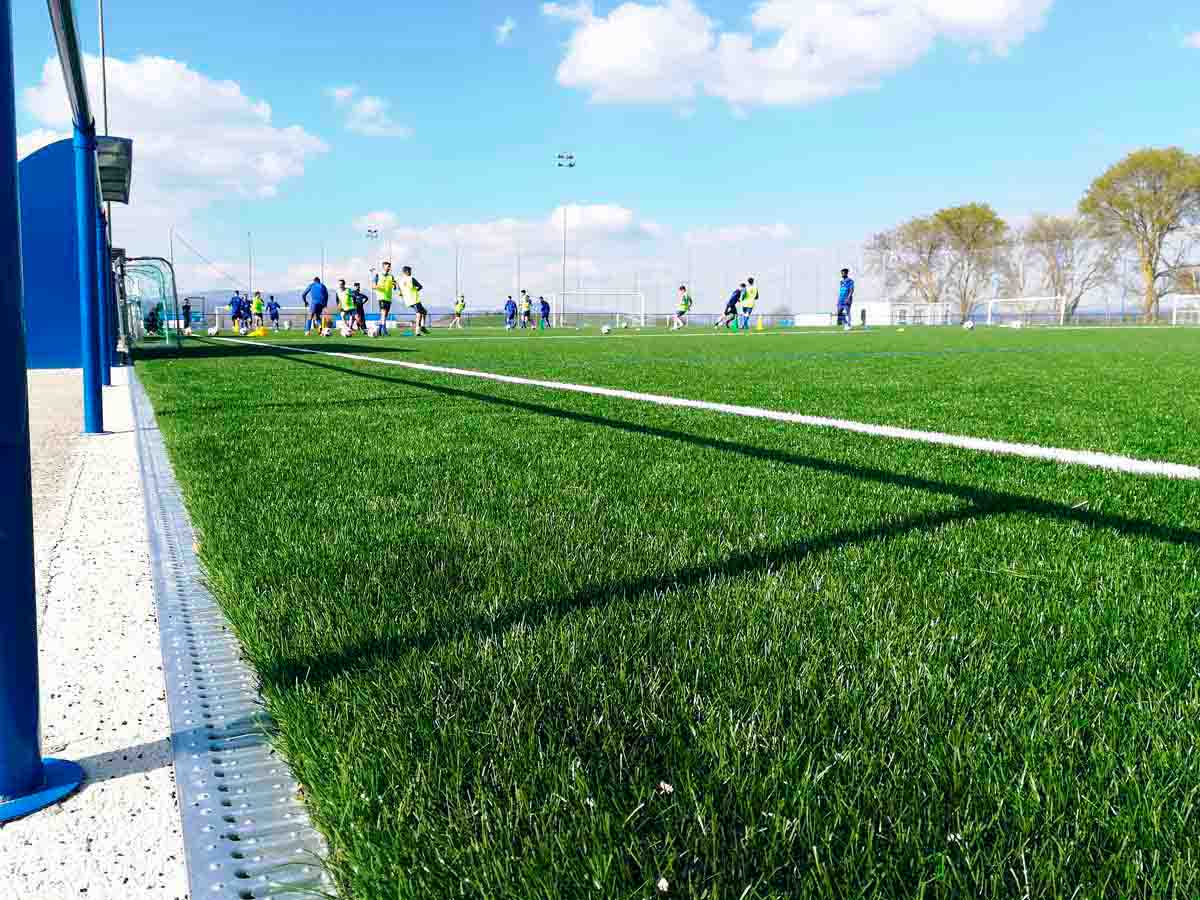

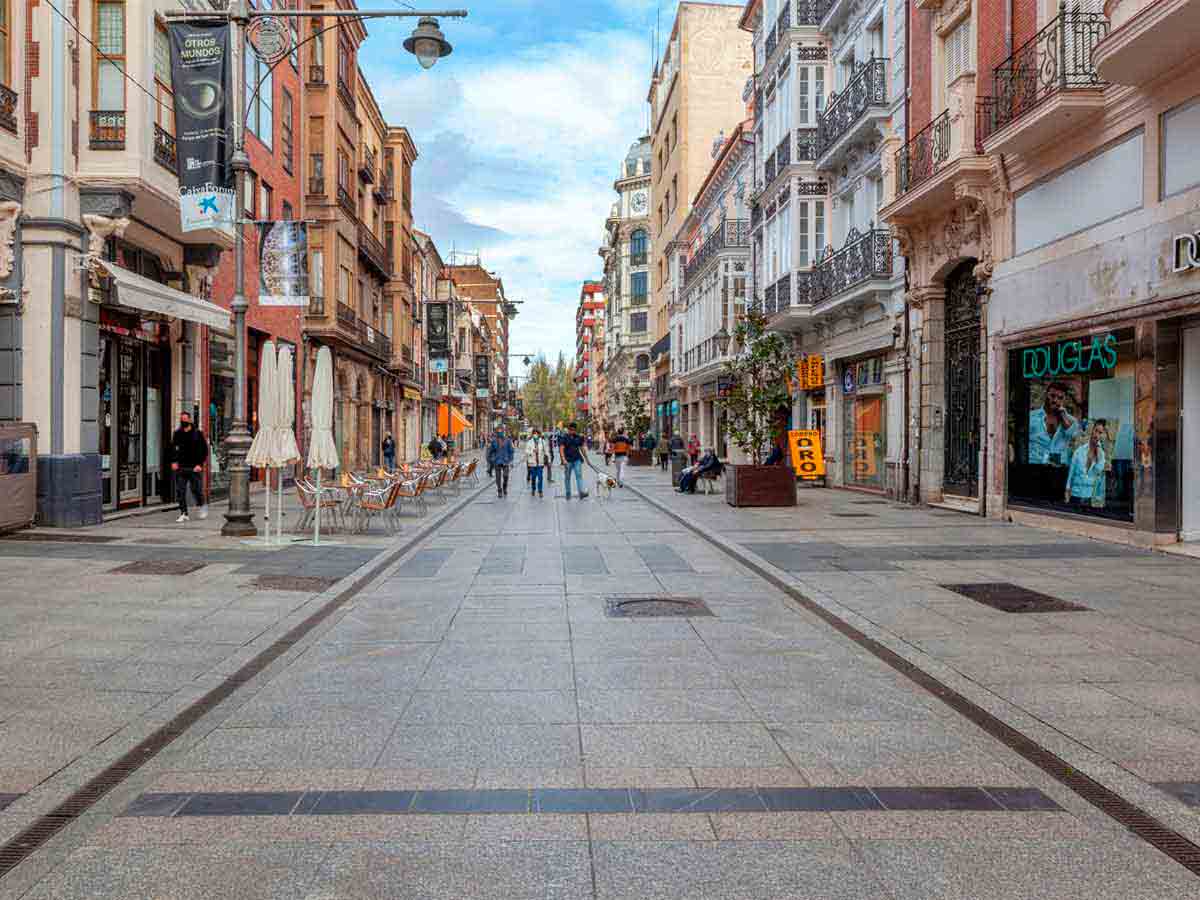

Caniveau en béton polymère de type ULMA, modèle U200, largeur extérieure 260mm, largeur intérieure 200mm et hauteur extérieure disponible entre 240mm et 340mm, possibilité de pente en cascade, pour récupérer les eaux de pluie, en modules de 1 ML de longueur, clavette de sécurité CS200 et vis correspondantes.

Options de caniveau

CODE CANIVEAU L
(mm)
Hauteur totale
(mm)
Largeur (mm) Diam. Sortie (mm) Section hydraulique
(cm)
Unités
(x palette)
Poids
(Kg)
Qmax
(l/s)
Extérieur Intérieur Vert. Horiz.
SU200.00R 1000mm 240mm 250mm 200mm 200mm 385.0 20.0 31.91 22.70 DWG PDF
SU200.10R 1000mm 290mm 250mm 200mm 200mm 465.0 16.0 35.88 30.46 DWG PDF
SU200.20R 1000mm 340mm 250mm 200mm 200mm 540.0 12.0 42.15 42.10 DWG PDF
SU200.30R 1000mm 390mm 250mm 200mm 200mm 620.0 12.0 47.68 48.19 DWG PDF

Options de grille

Matériel Conception Classe Charge Code Fixations du KIT
Fonte Nervurée C-250 FNX200UCCM 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Passerelle A-15 GN200UCA 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Caillebotis antitalon B-125 GEHX200UCB 2 clavettes et 2 vis par ML DWG PDF
Acier Galvanisé Fente C-250 GR200UOC par pression, sans vis DWG PDF
Acier Galvanisé Fente double C-250 GDR200UOC par pression, sans vis DWG PDF
AVALOIRS ET DÉTAILS D´INSTALLATION
Plan de l´avaloir AU200 DWG PDF
Plan de l´avaloir AU200S+A200I+A200B DWG PDF
Plan de l´avaloir AU200S+A200B DWG PDF
Détail constructif. Installation pour pavé DWG PDF
Détail constructif. Installation pour pavé avec grille à fente DWG PDF
Détail constructif. Installation pour pavé sur dalle portante DWG PDF
Détail constructif. Installation pour enrobé DWG PDF
Détail constructif. Installation pour béton DWG PDF
Détail constructif. Installation pour béton avec grille à fente DWG PDF
Détail constructif. Installation au droit de bordures DWG PDF
